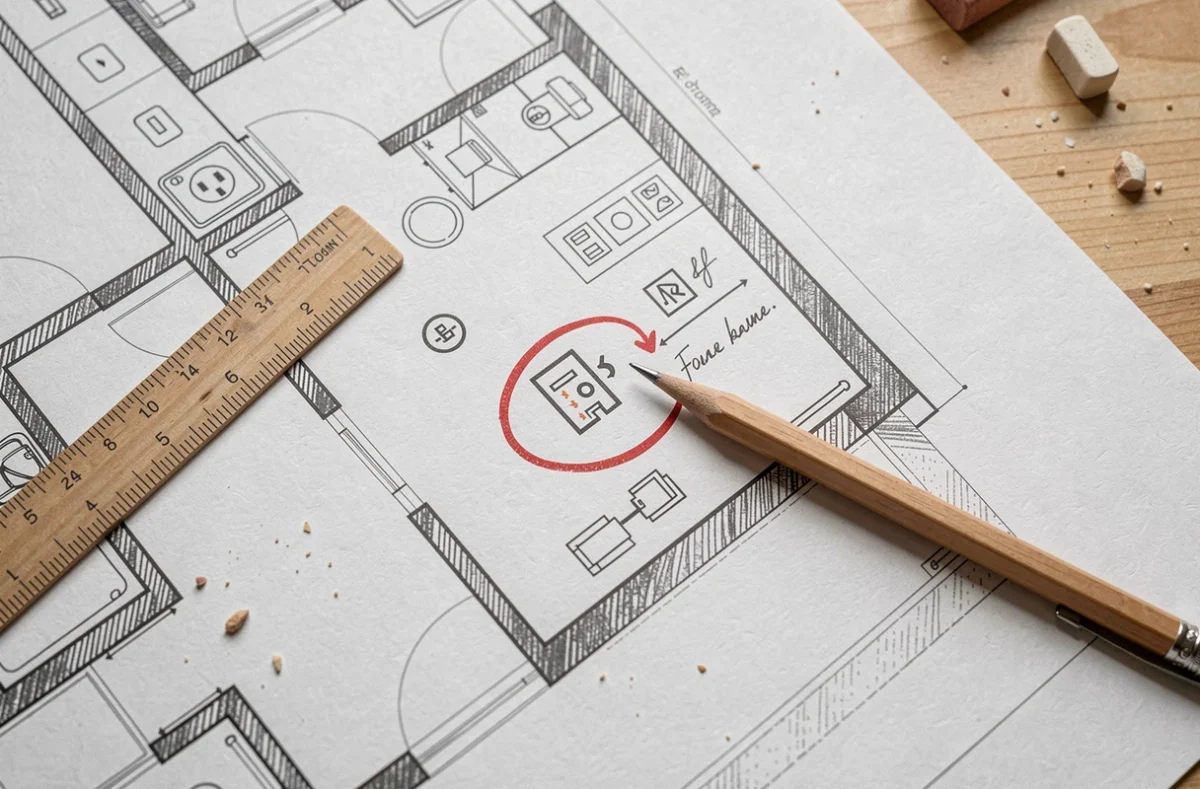

Sur un plan architectural, un petit cercle barré d’une croix ressemble à un point lumineux. Mais selon le contexte, il peut aussi désigner une prise de courant commandée. Ce type de confusion entre symboles électriques sur un plan architectural génère des erreurs de câblage, des surcoûts et parfois des non-conformités au contrôle CONSUEL. Comprendre pourquoi ces quiproquos surviennent, et surtout comment les prévenir, permet de fiabiliser chaque échange entre maître d’ouvrage, bureau d’études et installateur.
Pourquoi les symboles électriques prêtent à confusion sur un plan architectural
La première source de malentendu tient au support lui-même. Un schéma unifilaire et un plan de position n’utilisent pas les mêmes conventions graphiques, alors qu’ils décrivent la même installation. Le schéma unifilaire détaille les circuits depuis le tableau électrique (protections, sections de câble), tandis que le plan architectural localise les équipements pièce par pièce.
Quand un document mélange des symboles issus des deux registres, la lecture devient ambiguë. Un interrupteur différentiel sur le schéma unifilaire et un interrupteur simple allumage sur le plan de position partagent une base graphique très proche. Seul le contexte du document permet de les distinguer.
La seconde source de confusion vient de la coexistence de plans anciens et récents sur un même chantier de rénovation. Depuis août 2024, la NF C 15-100 a été restructurée en une série de textes distincts, chacun couvrant un contexte précis (logements, locaux tertiaires, etc.). Un plan qui ne précise pas quelle partie de la norme il applique laisse la porte ouverte à des interprétations divergentes entre professionnels.
Symboles de prises, interrupteurs et éclairage : les pièges concrets
Prenons trois familles d’équipements qui concentrent la majorité des erreurs de lecture sur un plan d’implantation électrique.
Prises de courant et circuits spécialisés
Le symbole d’une prise standard (deux traits parallèles rejoints par un demi-cercle) se distingue d’une prise spécialisée par un simple ajout typographique, comme les lettres « LL » pour le lave-linge ou « LV » pour le lave-vaisselle. Sur une impression en petit format ou un PDF mal exporté, ces mentions deviennent illisibles.
Vous avez déjà reçu un plan où toutes les prises semblent identiques ? C’est souvent parce que les annotations de circuit spécialisé ont été tronquées. L’installateur doit alors deviner quel circuit alimenter en section adaptée.
Interrupteurs et commandes d’éclairage
Un interrupteur simple allumage, un va-et-vient et un bouton-poussoir partagent la même base graphique : un cercle avec un trait. La différence tient à de petits détails (un trait supplémentaire, une flèche, un point). Sur un plan à l’échelle 1/100, ces variantes tiennent dans moins d’un millimètre.
- L’interrupteur simple allumage porte un trait oblique unique partant du cercle.
- Le va-et-vient ajoute un second trait formant un « V » ouvert, souvent confondu avec le symbole du double allumage.
- Le bouton-poussoir (utilisé pour les télérupteurs) se distingue par un point ou un petit triangle, quasi invisible sur certains tirages papier.
Points lumineux au plafond et en applique
Le cercle barré d’une croix désigne un point lumineux au plafond. Celui avec une croix décalée sur le côté indique une applique murale. Confondre les deux modifie la hauteur de sortie de câble et le type de boîte d’encastrement à poser. Corriger après coup implique de repercer, repasser des gaines, et souvent de reprendre les finitions.
Cartouche normative sur le plan : une précaution trop souvent négligée
La restructuration de la NF C 15-100 en 2024 a introduit un découpage modulaire. La partie relative aux logements (NF C 15-100-10), celle couvrant les locaux recevant du public, et celle traitant des circuits extérieurs obéissent chacune à des exigences spécifiques.
Indiquer la référence exacte de la partie de norme utilisée directement dans le cartouche du plan (par exemple « NF C 15-100-10, édition 2024, logements ») lève toute ambiguïté. Sans cette mention, un contrôleur CONSUEL peut appliquer des critères issus d’une autre partie, ce qui génère des réserves injustifiées.
Cette pratique reste peu répandue dans les petits projets de rénovation. Les architectes et maîtres d’œuvre qui l’adoptent constatent moins d’allers-retours avec les installateurs.
Représentation des symboles électriques : outils et bonnes pratiques pour un plan lisible
La lisibilité d’un plan dépend autant du choix des symboles que de leur mise en page. Quelques règles simples réduisent fortement les erreurs d’interprétation.
- Utiliser une bibliothèque de symboles normalisés intégrée au logiciel de dessin (format DWG ou équivalent) plutôt que des symboles redessinés à la main, qui dérivent d’un projet à l’autre.
- Imposer une échelle minimale de 1/50 pour les plans d’implantation électrique. À 1/100, les détails distinctifs des symboles (traits, flèches, points) disparaissent à l’impression.
- Ajouter une légende dédiée sur chaque planche, même si les symboles sont « standards ». Un symbole que tout le monde « connaît » est celui qui provoque le plus d’erreurs quand il est mal interprété.
- Séparer visuellement les circuits courants forts et courants faibles (réseau, antenne, domotique) par des couleurs ou des calques distincts sur le plan.
Les logiciels de schéma électrique récents proposent des vérifications automatiques de cohérence entre le plan architectural et le schéma unifilaire. Cette double vérification détecte les incohérences avant l’impression, comme un va-et-vient orphelin (commandé par un seul interrupteur au lieu de deux).
Rénovation et plans mixtes : le cas le plus risqué pour la lecture des symboles
Sur un chantier de rénovation partielle, l’installateur travaille souvent avec deux jeux de plans : celui de l’existant (parfois vieux de plusieurs décennies) et celui de la partie rénovée. Les conventions graphiques ont évolué, et un même symbole peut avoir changé de signification entre les deux documents.
Le piège classique : un plan ancien représente les prises de courant avec un symbole légèrement différent de la convention actuelle. L’électricien interprète ces prises comme des sorties de câble, et le raccordement final ne correspond pas au besoin réel.
Confronter systématiquement l’ancien plan avec la légende d’origine (si elle existe) évite ce type de dérive. Quand la légende a disparu, un repérage sur site avant travaux reste la seule méthode fiable.
Chaque symbole mal lu sur un plan se traduit en heures de reprise sur le chantier. Adopter une légende systématique, préciser la référence normative dans le cartouche et choisir une échelle suffisante sont trois réflexes qui coûtent quelques minutes à la conception, mais qui épargnent des corrections bien plus lourdes à l’exécution.
